Nachhaltige Energie : Electrify Your System: Innovative Rittal Lösungen

Electrify Your System – alles wird elektrisch. Der steigende Bedarf an nachhaltiger Energie erfordert neue Wege. Digitalisierung, Standardisierung und Automatisierung sind zentrale Treiber, die nicht nur den Weg für eine erfolgreiche Energiewende ebnen, sondern auch die gesamte Wertschöpfungskette im Schaltschrankbau effizienter gestalten. Durchgängige Daten und bewährte Industrie-Standards ermöglichen eine schnellere Planung und Umsetzung von Energieprojekten – von Trafostationen über Verteilanlagen bis hin zu Speichersystemen. Die Industrialisierung gesamter Prozessketten ist dabei der Hebel. Mit vorkonfigurierten Standardprojekten in der Eplan Cloud lassen sich Engineering-Prozesse beschleunigen, Kosten senken und die Wiederholungsgenauigkeit erhöhen.

Das standardisierte Rittal Baukastensystem bietet viele Vorteile in Aufbau, Konstruktion und Planung. Diese normgeprüften und zertifizierten Lösungen ermöglichen es, Anlagen später leicht zu erweitern, was einen erheblichen Vorteil und Mehrwert in der Energieverteilung bedeutet.

Rittal bietet speziell für Photovoltaikanlagen mit einer Leistung von über 30 kVA eine platz- und gewichtssparende AC-Verteiler Basis im Gehäuse des Kompakt-Schaltschranks AX an.

Die Rittal Lösung zeichnet sich durch den einfachen und sicheren Aufbau mehrerer Montageebenen aus. Der Aufbau des Steuerteils erfolgt unabhängig vom Schaltschrank auf einem separat einsetzbaren Chassis, was volle Zugänglichkeit zu allen Betriebsmitteln sowie eine einfache De- und Wiedermontage des Steuerteils ermöglicht. Die erhöhte Betriebssicherheit und Packungsdichte führen zu einem 25 Prozent geringeren Platzbedarf im Hauptstromkreis. Die Erdungs- und Potenzialausgleichsverbindungen der Systemkomponenten sind geprüft. Das Engineering und die lückenlose Dokumentation erfolgen durch Rittal Softwaretools.

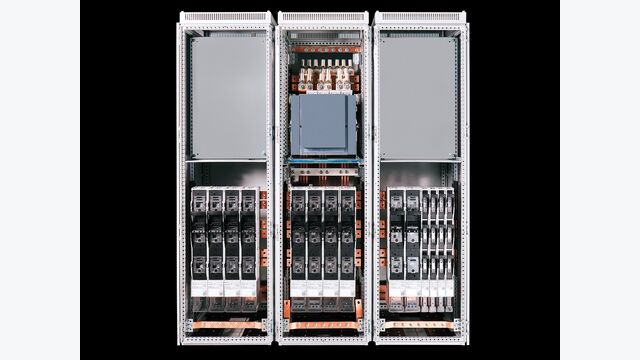

Mit dem Ri4Power Kombifeld bietet Rittal Österreich seinen Kunden eine effiziente Schalt- und Energieverteilanlage, basierend auf dem Rittal VX25 Ri4Power System mit einer Hauptsammelschiene von 4 x 50 x 10 mm und einem Schienenabstand von 185 mm. Das Ri4Power Kombifeld zeichnet sich durch die platzsparende Kombination eines Leistungsschalters und mehrerer NH-Sicherungslasttrennschalter in einem Schrank aus. Die erforderlichen Prüfungen gemäß ÖVE-IEC-61439 Teil 1 und Teil 2 wurden erfolgreich vom AIT als unabhängigem Prüflabor durchgeführt. Die Schaltanlage ist mit einem Bemessungsstrom von 2370 A und einer Kurzschlussfestigkeit von 50 kA/1s bzw. 110 kA geprüft.

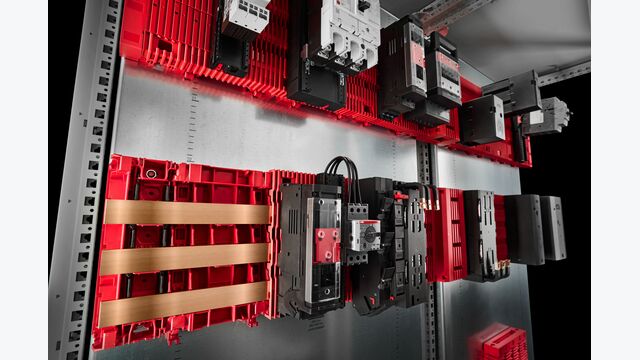

Mit RiLineX etabliert Rittal ein neues, offenes Plattformsystem für 60 mm-Sammelschienen bis 800 A. Die herstellerneutrale Plattform revolutioniert den Schaltschrankbau und macht die Stromverteilung so einfach, flexibel und sicher wie nie zuvor. Das modulare Click-System reduziert den Zeitaufwand um bis zu 30 Prozent im Engineering und 75 Prozent bei der Montage im Vergleich zu herkömmlichen Sammelschienensystemen. Der kontinuierliche Berührungsschutz von IP2X (aufrüstbar IP4X) und die Kurzschlussfestigkeit von bis zu 65 kA eignen sich für Anwendungen bis 1000 V AC und 1500 V DC. Davon profitieren alle vom klassischen Steuerungs- und Schaltanlagenbauer über die Energiespeicherindustrie und den Errichtern von Photovoltaikanlagen bis hin zur IT-Branche.

Ein früh etabliertes Partner-Ökosystem ermöglicht Geräte- und Komponentenherstellern die nahtlose Integration – relevante Daten sind in Eplan Pro Panel verfügbar und im Eplan Data Portal in vollem Umfang abgebildet, dies erhöht die Effizienz im Engineering signifikant.

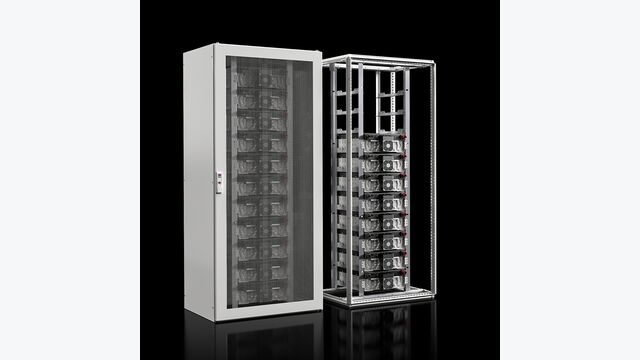

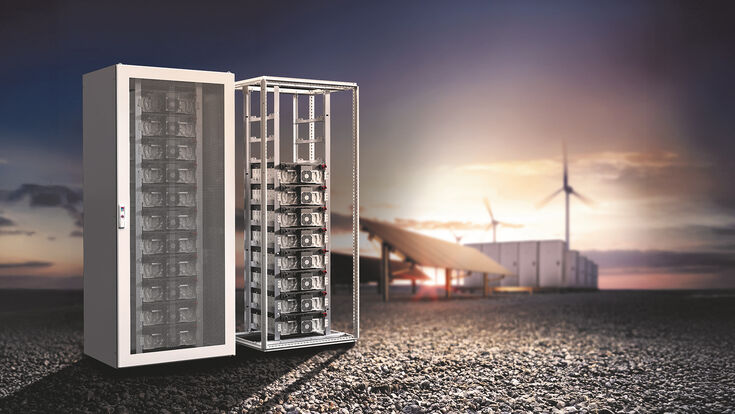

Mit dem neuen VX ESS präsentiert Rittal eine weltweit einzigartige Schranklösung für fast alle verfügbaren Speichermodule. Das effiziente Baukasten-System besteht aus nur neun Serienartikeln und ermöglicht den Einbau von ca. 80 Prozent aller weltweit im Handel üblichen Speichermodule – und das ohne weitere Konstruktionen. Mit der VX ESS Serie hat Rittal damit das weltweit erste in Serie gefertigte Schaltschranksystem für Energiespeicher geschaffen.

Das System basiert auf dem bewährten VX25 Schranksystem und ist speziell für die Aufnahme von Stromspeicher-Modulen unterschiedlichster Abmessungen konzipiert. Es stehen zwei Varianten zur Verfügung: Ein robuster Schrankrahmen, mit perforierter Tür und Rückwand, der mit oder ohne flexiblen Innenausbau für maximale Anpassungsfähigkeit erhältlich ist, sowie eine offene Rahmenkonstruktion mit flexiblem Innenausbau – ideal für modulare Speicherlösungen.

Das Zubehör umfasst ein Schwerlastregal und eine Gleitschiene, beide exakt abgestimmt auf Schaltschrankabmessungen in den Standardgrößen B 600/800 x H 2000 x T 600/800 mm. Damit lassen sich Speicher einfach und schnell in den Schrank einbauen. Der Rittal VX ESS erfüllt alle relevanten Normen und Vorschriften und ist dadurch weltweit einsetzbar. Dies bietet exportorientierten Herstellern von Energiespeichersystemen wesentliche Vorteile.

„Sie ersparen sich einen großen Teil des Aufwandes für die nötigen Zertifizierungen in den Zielländern“, erklärt Helmut Ritter, Produkt- und Branchenmanager Energy & Power Solutions bei Rittal Österreich, und fügt hinzu: „Da Rittal auf der ganzen Welt vertreten ist, können sie zudem den Transportaufwand reduzieren, indem sie nur Module versenden und die Gehäusekomponenten im Zielland beziehen. Das senkt nicht nur die Kosten, sondern verringert auch den CO₂-Fußabdruck.“

Speichermodule, aber auch sensible Stromverteilungs-Komponenten müssen nicht nur im Innenbereich, sondern auch im Freien zuverlässig geschützt werden. Dafür eignen sich Rittal Outdoor-Schränke optimal. „Die doppelwandige Ausführung des anreihbaren CS Toptec reduziert die Erwärmung durch Sonneneinstrahlung um rund 50 Prozent“, erklärt Helmut Ritter und ergänzt: „Für eine besonders energieeffiziente Klimatisierung raten wir zum Einsatz von Blue e+ Kühlgeräten.“ Bei größerem Speicherbedarf empfiehlt sich der Energiespeicher-Container: Er ist in den Standardlängen 10, 20 und 40 ft sowie zwei Höhen erhältlich und bereits inkl. Blue e+ Outdoor-Kühlgeräten vorkonfiguriert.
