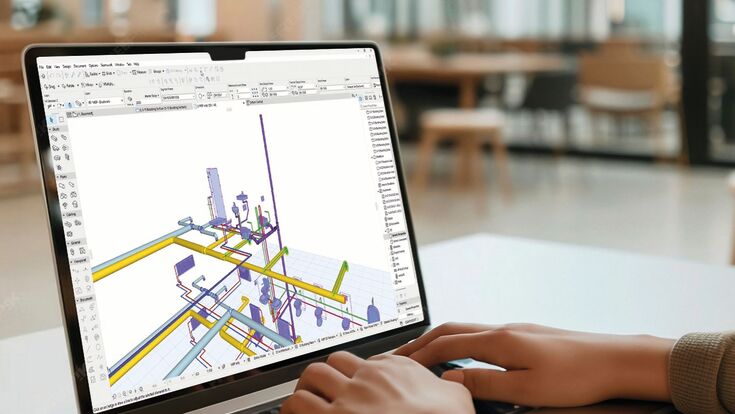

MEP Designer : Neue TGA-Planungssoftware von Graphisoft

Mit MEP Designer hat Graphisoft erstmals eine eigenständige Software für die TGA-Planung veröffentlicht, die auf der bewährten Engine der Architektursoftware Archicad basiert. Wie ihr Pendant aus der Architektur zeichnet sich die TGA-Lösung durch eine intuitive Benutzeroberfläche sowie Kollaborationsmöglichkeiten aus. Das ermöglicht Fachplaner*innen und -handwerker*innen einen vereinfachten Einstieg in die dreidimensionale BIM-Planung sowie Arbeitsprozesse mit anderen Projektbeteiligten, wie etwa Architekt*innen.

Zur Markteinführung wurde die modular angelegte Software vornehmlich mit den Funktionalitäten für eine Planung von SHKL-Technik ausgestattet. Systeme aus diesen Gewerken lassen sich schnell konstruieren und bearbeiten – unterstützt durch intelligente Modellierungsfunktionen, die Prozesse automatisieren und optimieren. Für normgerechte Kalkulationen, etwa zur Heiz- oder Kühllast, werden derzeit von spezialisierten Anbietern optionale Add-ons entwickelt. Ein KI-Assistent unterstützt bei Fragen zu Funktionen oder Prozessen.

>> Immer up to date mit Personalia, Meinungen und News aus der Branche sein? Abonnieren Sie unsere TGA-Newsletter: Ob wöchentliche Übersicht, Planer*innen-Newsletter oder Sanitär-Trendletter – mit uns bleiben Sie informiert! Hier geht’s zur Anmeldung!

Eine der Stärken des MEP Designers liegt in den einfachen Modellierungsmöglichkeiten. Systeme können sowohl im Grundriss als auch in Schnitten und in 3D (Perspektive und Axonometrie) konstruiert werden. Anwender*innen arbeiten grundsätzlich an einem Gesamtgebäudemodell, wodurch etwa Rohrleitungen und Lüftungskanäle fließend von einer Etage zur nächsten geführt werden können. T-Stücke oder Ventile lassen sich mit einem Klick einfügen und Verbraucher automatisch anschließen. Dafür bietet die Software verschiedene Anschlussvarianten an. Die Systemnavigation bildet das Leitungsnetz inklusive aller Bauteile ab und stellt auf Wunsch Systemparameter wie Nennweiten, Volumenstrom oder Geschwindigkeit in Tabellenform dar.

Weitere Funktionalitäten unterstützen die Zusammenarbeit mit anderen Projektbeteiligten. Angefangen bei Dateiimporten wie DXF/DWG und PDF über Referenzmodell-Workflows mit IFC-Modellen aus anderen Anwendungen bis hin zu disziplinübergreifendem Teamwork über die BIMcloud – MEP Designer verfügt über dieselben Kollaborationsmöglichkeiten, die Architekt*innen mit Archicad einsetzen.

Für die Zusammenarbeit im eigenen Team bietet die TGA-Planungssoftware die Teamwork-Technologie, mit der mehrere Mitglieder in Echtzeit am gleichen Projekt arbeiten können. Hinzu kommen Schnittstellen zu Bluebeam Studio und Bimplus von Allplan sowie der Zugriff auf die App BIMx für Präsentationen und Entwurfsbesprechungen. Der Datenaustausch mit Archicad gelingt aufgrund der gemeinsamen Technologiegrundlage besonders einfach; DDScad-Projektdaten lassen sich auf Open-BIM-Basis im- und exportieren.

>> KI in der Bau- und Immobilienwirtschaft

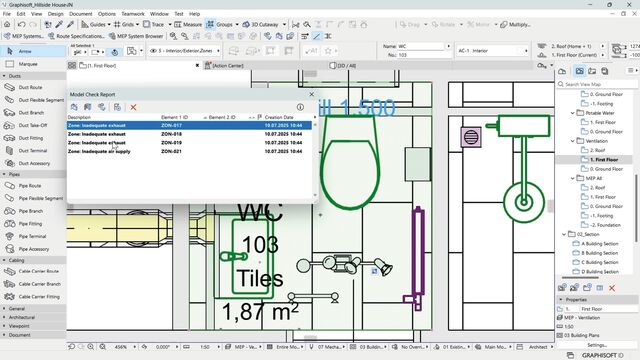

Gebäudetechnische Berechnungen realisiert Graphisoft sowohl über Basisfunktionen, die in MEP Designer integriert sind, als auch über modular verfügbare Add-ons. Die Software beinhaltet unter anderem den Hydronics Optimizer für die Dimensionierung von Rohrleitungen sowie eine Funktion zur Prüfung von Lüftungssystemen. Für weiterreichende Kalkulationen baut das Unternehmen derzeit eine Add-on-Bibliothek auf.

>> Wolfgang Kradischnig über BIM am Bau Die Sehnsucht nach streitlosem Zusammenwirken wecken

MEP Designer ist als Abo sowohl als eigenständiges Werkzeug als auch als Funktionspaket in Archicad Collaborate erhältlich und unterstützt Windows- sowie  macOS-Betriebssysteme. Langfristig will Graphisoft die Lösung zu einem gewerkeübergreifenden Planungswerkzeug für alle TGA-Disziplinen ausbauen.
