Geberit : Stufenloser Ausgleich für Versatz in Fallleitungen
Bei der Installation von Fallleitungen kommt es zwischen den Etagen aufgrund von baulichen Gegebenheiten häufig zu einem Achsversatz – eine Herausforderung, die gemeistert werden muss. Der Versatz muss dann mit 15°, 30° oder 45° Bögen muss ausgeglichen werden. Allerdings ist das Achsmaß auch mit diesen Bögen nicht immer passend, sodass Installateur*innen die Fallleitung in die korrekte Position drücken müssen. Dies führt zwangsläufig zu Spannungen in der Abwasserleitung. Und auch die Schallwerte können sich durch die zweifache Umlenkung erhöhen.
Ab April 2022 bietet Geberit hierfür das Silent-db20 Offset Formstück an. Die Montage erfolgt schnell und spannungsfrei ohne Gleitschelle und dank einer sanften Umlenkung fließt das Wasser außerdem leiser ab.
Stufenlos ausgleichen

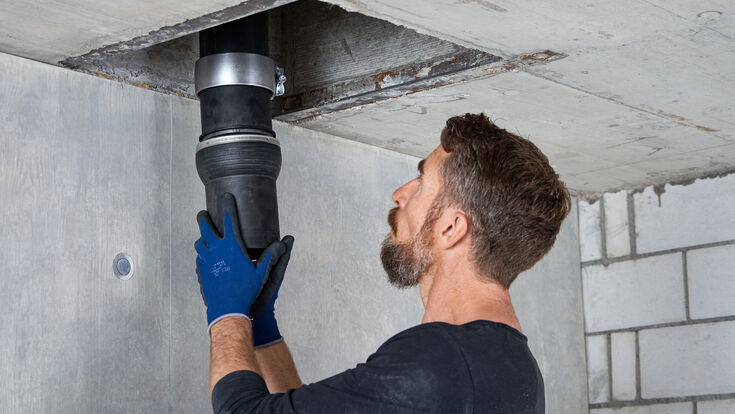

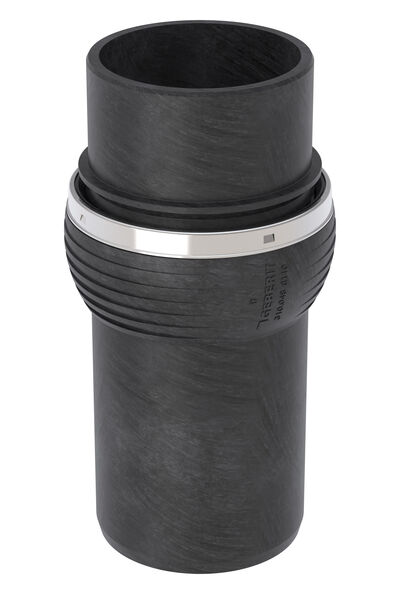

Das neue Geberit Silent-db20 Offset Formstück ermöglicht einen stufenlosen Ausgleich in Fallleitungen: Um den Achsversatz in der Etage auszugleichen, sind zwei Formstücke notwendig. In Kombination mit einer Stütz- und Dehnmuffe sowie einer Langmuffe können die Formstücke einen Versatz von bis zu 10 cm pro Stockwerk stufenlos ausgleichen – so ist eine spannungsfreie Montage der Rohrleitung auf einer Länge zwischen 1,5 und 3 m möglich.
Das Kugelgelenk passt sich dabei jedem Achsversatz an. Bei der Installation kann auf eine Gleitrohrschelle verzichtet werden. Die sanfte Umlenkung durch die Gelenke ermöglicht einen schalloptimierten Abfluss des Wassers und somit einen geringeren Luftschallpegel gegenüber einem konventionellen Versatz mit Bögen. Das Geberit Silent-db20 Offset Formstück ist ebenfalls zum Ausrichten schräger Grundleitungsanschlüsse geeignet, hierbei wird nur ein Formstück benötigt.
