Geberit Silent-Pro SuperTube in der Praxis : Neue Abwassertechnologie für Wiener Hochhaus

In der Dresdner Straße 90 entsteht dort, wo ehemals Bahngleise lagen, ein neues Wohnhochhaus mit 29 Stockwerken und einem 6-stöckigen Sockelgebäude. Das Gebäude ist von einer lebhaft bunten Fassade gekennzeichnet und auch technisch interessant: Erstmals kam hier die SuperTube-Technologie für Silent-Pro aus dem Hause Geberit zum Einsatz.

Das markante Gebäude mit seinen 382 Einheiten (262 Wohnungen und 120 Serviced Appartements) befindet sich im neuen Stadtquartier Nordwestbahnhof. Für das Projekt zeichnet die S+B Gruppe verantwortlich, die hier für den Eigentümer Greystar ein repräsentatives Gebäude errichtet. Im Bereich Abwassersysteme zählt man auf Geberit – und setzte bei diesem Projekt erstmals die neue Technologie abseits etablierter technischer Richtlinien ein.

>> Immer up to date mit Meinungen und News aus der Branche sein? Abonnieren Sie unsere Newsletter: Ob wöchentliche Übersicht, Planer*innen-Newsletter oder Sanitär-Trendletter – mit uns bleiben Sie informiert! Hier geht’s zur Anmeldung!

Der farbige Wohnturm mit seinem Vorplatz bildet künftig das Entree zur „Grünen Mitte“, dem öffentlichen Frei- und Grünraum des neuen Stadtquartiers. Jede Wohneinheit verfügt über eine individuelle Freifläche wie Loggia oder Balkon. Das Gebäude wird in Niedrigenergiebauweise ausgeführt. Heizung und Kühlung erfolgen über eine Bauteilaktivierung in den Geschossdecken, Photovoltaik am Dach wird einen Teil des benötigten Stromes produzieren.

Als Bauträger entschied sich die S+B Gruppe gemeinsam mit der ausführenden Firma ESW Gebäudetechnik für ein neues Abwassersystem aus dem Haus Geberit: Silent-Pro SuperTube bietet gerade im mehrgeschossigen Wohnbau einige Vorteile. So benötigt man – obwohl das Gebäude 28 Geschosse hat - pro Schacht nur einen Abwasserstrang, in den alle daran angeschlossenen Bäder und WCs entwässert werden. Die speziell geformten Formstücke lassen im Abwasserrohr eine stabile Luftsäule entstehen, auf diese Weise wird die Installation einer parallel laufenden Entlüftungsleitung überflüssig. „Das spart Platz und erleichtert uns sowohl die Planung als auch die Montage“, erklärt Alexander Mosser, Prokurist der ESW Gebäudetechnik.

>>> Innovative Wärmerückgewinnung: Grauwasser als unterschätzte Energiequelle

Andreas Keck, Projektleiter der S+B Gruppe, erläutert einen weiteren Vorteil: Über dem Eingangsbereich des Wohnhauses befinden sich sämtliche Fallleitungen zur Entwässerung der Wohnungen, das Abwasser wird in diesem Bereich mit Sammelleitungen an der Decke zum Kanalanschluss weitergeleitet. Mit einem herkömmlichen Abwassersystem wären bis zu 1,5 Meter Raumhöhe im Eingangsbereich verloren gegangen, dem erforderlichen Gefälle der Abwasserleitung geschuldet: „Mit der Technologie von Geberit kann diese Leitung nun bis zu sechs Meter waagrecht laufen und benötige erst danach ein Gefälle.“

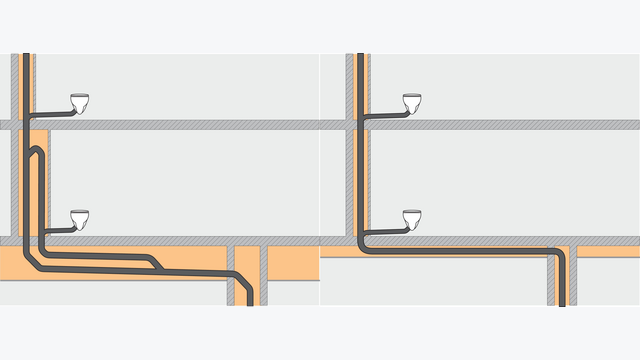

Moser ergänzt: „Mit dem neuen Geberit SuperTube System entfällt darüber hinaus die Umgehungsleitung für die verbotene Anschlusszone, das spart im Bereich der Umlenkungen zusätzlich einiges an Platz.“ Hier kommt das Spezial-Formstück BottomTurn-Bogen zum Einsatz. Dieses lenkt den Wasserfluss so, dass im Abwasserstrang kein Überdruck, sondern eine durchgehende Luftsäule entsteht. „Die Umgehungsleitung für die verbotene Anschlusszone ist somit überflüssig“, bestätigt auch Harald Hofko, Produktmanager bei Geberit Österreich. Zuletzt bestätigte ein Prüfbericht des TÜV Rheinland LGA Products die hydraulische Leistung und Funktion der Technologie.
